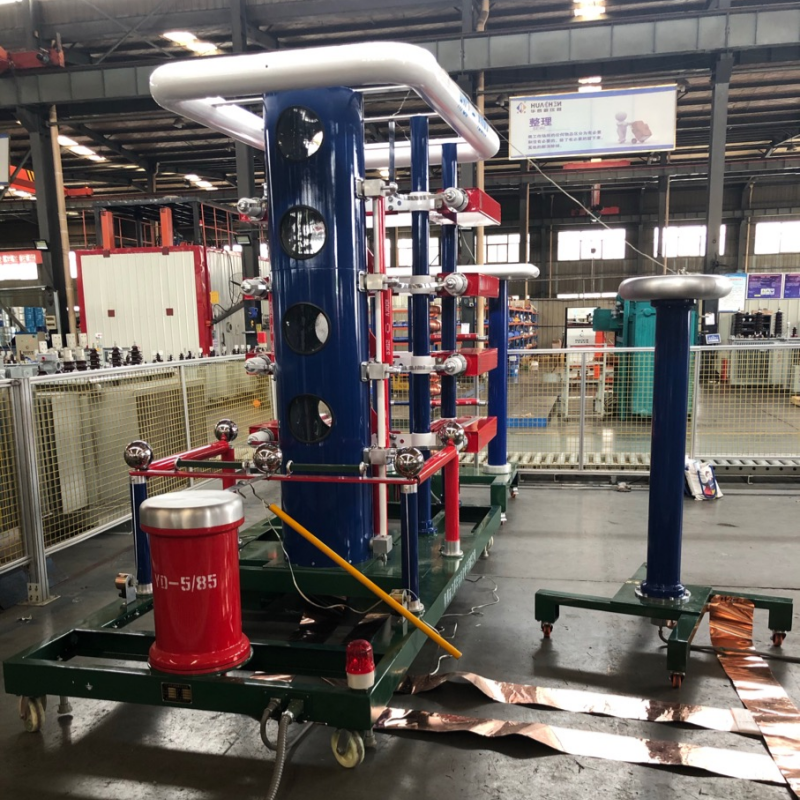

Lynimpulsgenerator

Anvendelsesområde

Dette impulsspændingsgenerator-testsystem er primært egnet til fuldbølge lynimpulsspændingstest af strømprodukter op til og med 35 kV. Det kan også anvendes til impulstest af andre produkter.

Almindelige driftsbetingelser

Højde: 1000 m

Omgivelsestemperatur: -5°C til +40°C

Relativ fugtighed: 90%

Maksimal døgntemperaturudsving: 25°C

Driftsmiljø: Indendørs

Uden ledende støv

Ingen brand- eller eksplosionsfare

Ingen gasser, der er ætsende for metaller eller isolering

Spændingsforsyningens bølgeform skal være en ægte sinusbølge med en forvrængningsgrad på <5%)

Overensstemmelsesstandarder

GB/T 311.1 Isolering og samordning af højspændings-transmissions- og transformatorudstyr

GB/T 16927.1 Højspændingsteknologi - Del 1 - Almindelige testkrav

GB/T 16927.2 Højspændingsteknologi - Del 2 - Målesystemer

GB/T 16896.1 Digital optager til højspændingsimpulsprøver

JB/T 7616 Stejl bølgeimpuls modstandsdygtighedsprøve for højspændingslinjeisolatorer

DL/T 557 Stejl bølgeimpulsprøve for højspændingslinjeisolatorer: Definitioner, testmetoder og kriterier

BF 24001 Impuls spændingsprøve - Udførelsesdetaljer

Mærkeparameterværdier

1. Mærkespænding: 400 kV

2. Mærkespændingstrin: 100 kV

3. Total impulskapacitet: 0,25 mikrofarad (enkelt impuls kondensator 2 mikrofarad/50 kV, i alt 8 enheder).

4. Total antal trin: 4 trin

5. Standard bølgeformparametre:

Standard lynimpulsspænding fuld bølge, 1,2/50 s spændingsudnyttelsesfaktor >85 % (større end 90 % ved tomgang 300 PF);

Spændingsbølgeformparametre for stød og deres afvigelser opfylder kravene i relevante nationale standarder GB311 og GB16927.

6. Mindste udgangsspænding større end 10 % af mærkespænding

7. Varighed af brug: Over 70 % af mærkespænding kan kontinuerlig drift opnås ved opladning og afladning hvert 120. sekund; under 70 % af mærkespænding kan kontinuerlig drift opnås ved opladning og afladning hvert 60. sekund.

Hovedkomponenter

1. Opladningsdel

(1) Der anvendes en konstant strømopladeenhed;

(2) Der anvendes en oliefyldt opladningstransformator, sekundærspænding er 85 kV, mærkeeffekt er 5 kVA;

(3) Der anvendes en 2DL-200 kV/200 mA højspændingsligningsstak, spærringsspænding er 200 kV, gennemsnitsstrøm er 0,2 A, højspændingsligningsstakken er installeret ved siden af opladningstransformatoren, og opladningspolariteten kan automatisk vendes via transmissionsmekanismen. Der er en polaritetstilkoblingsknap på konsollen;

(4) Beskyttelsesmodstanden til højspændingsligningsstakken fremstilles af emailletråd med induktiv vikling på rørisolatoren;

(5) Der anvendes en dobbeltsidet symmetrisk konstantstromsoplade-metode;

(6) Under automatisk kontrol skal konstantstromsopladeenheden have en afvigelse på maksimalt ±1 % fra den indstillede spænding inden for intervallet 10 % til 100 % af den mærkede opladespænding, og opladespændingens ustabilt skal være maksimalt ±1 %. Den justerbare nøjagtighed af opladespændingen skal være 1 %;

(7) To DC-modstandsdeler skal anvendes, med brug af 50 kV, 300 M, olieimmersed metallfilmmodstande. Modstandsdelerens lavspændingsarm skal installeres i delerens bundflange, og spændingssignalet på lavspændingsarmen skal føres til styrekonollen ved hjælp af en skærmet kabel;

(8) Den automatiske jordtilslutningsskyd skal anvende en elektromagnetisk jordmekanisme, som kan automatisk kortslutte hovedkondensatoren og jorde den gennem den beskyttende modstand, når testen er stoppet;

(9) Induktoren til konstant strømoplader, kondensator, opladetransformator (inklusive højspændingslig retifierende siliciumstak og polaritetsomskiftesystem) samt dets beskyttende modstand, automatisk jordtilslutningsskyd og isolerende understøtning er installeret på en ramme;

2. Hoveddel

(1) Hovedkonstruktionen anvender en firkolonnestruktur med en stålramme bestående af fire flanger og to kondensatorer monteret i parallel, hvilket danner en stabil struktur bestående af ét niveau. Hovedudstyret er fire niveauer, der danner en kombineret tårnstruktur, hvor hvert niveau er stablet trinvis ovenpå hinanden, nemt at demontere og inspicere, og den samlede struktur er stabil;

(2) Hoveddelen anvender en asymmetrisk konstantstrømsopladningsmetode, konstantstrøms spændingsregulering, kontinuert justerbar fra nul til indstillet spænding og automatisk afslukning af opladningsstrømforsyningen i det øjeblik, hvor tændingsudladning sker. Den nominelle spænding for hvert niveau er 100 kV;

(3) Det primære isolerende understøtningssystem har en firdobbelt tårnstruktur. Hver niveau inkluderer to MWF50-0,6 jernskallede olieisommerede impulskondensatorer, opladningsmodstande, bølgehovedmodstande, bølgehalemodstande og tændingskuglegab osv. Alle synkroniserede afladningskugler er installeret i en lukket isolering, og kuglegabet kan manuelt eller automatisk justeres via kontrolkonsollen.

(4) Den enkelte impulskondensator er 2,00,05 F, den jævnstrømsmæssige arbejdsspænding er 50 kV, kondensatorinduktansen er 0,2 H, og der anvendes sammensat film olieisomeret isolering. Under normale arbejdsforhold og arbejdsmiljø kan kondensatorens udgangsledning modstå en lodret trækpåvirkning på 15 kg, samtidig med at det sikres, at den ikke bliver skadet eller lækker olie;

(5) Modstanden i bølgehovedet (forside) og modstanden i bølgetæppet er begge pladeformede og viklet uden induktans. Deres egeninduktans er 2,5 H (formålet med at reducere induktansen er at øge belastningskapaciteten. For ekstremt store belastninger (såsom mere end 5000 pF) kan dette opnås ved at bruge en passende kombination af eksterne moduleringskondensatorer og moduleringsmodstande for at øge belastningen.). Alle tilslutninger er fjederbelastede;

(6) Bølgehoved- (forside) og bølgetæppets modstandsbeslag kan tilsluttes parallelt med fire modstande samtidigt. Bølgehoved- (forside) og bølgetæppets modstande er lige lange og kan anvendes universelt. Hver niveau er udstyret med et rum til opbevaring af overskydende moduleringsmodstande og kortslutningsstænger. Generatoren kan nemt betjenes i serie ved at tilføje kortslutningsstænger;

(7) Det komplette sæt er udstyret med

7.1 2 sæt lynbølgehovedmodstande;

7.2 2 sæt bølgetæpmodstande;

7,3 1 sæt laderesistorer (1 reservedel);

(8) Første trins kuglegap anvender bilateral polaritetsudløsning, og kuglegap'ene i trin to til fire anvender alle trefagskugleudløsning. Samtidighedsfejlrate eller afvisningsrate er maksimalt 2 %; samtidighedsområdet er ≥20 %.

(9) Afstanden mellem hvert kuglegap justeres lineært via en motordrift. Kontrolsystemet angiver den opladnings-spænding, der svarer til kugleafstanden. Transmissionen har øvre og nedre grænsekontakter;

(10) Kuglegap-afstanden kan justeres manuelt eller automatisk via kontrolsystemet;

(11) Hoveddelen kan bruges parallelt i to eller tre trin. Den parallele forbindelsesstang anvender en fælles tilslutning til nem udskiftning. Udstyret kan placere ekstra bølgetilpasningsresistorer uden at påvirke den elektriske ydelse;

(12) Hvert trin-test har en holder til opbevaring af bølgetilpasningsresistorer og forbindelsesstænger;

(13) Hvert trin anvender et to-endet lukket isolationsrør med god tætningsydelse;

(14) Der er taget antistatiske forholdsregler mellem hvert trin. Ingen tydelig korona vil opstå under hele opladningsprocessen.

(15) Mellemliggende isolering og mekanisk støtte kan tåle 100 kV jævnstrømsspænding uden at generere udladning.

(16) En spændingsudligningsdæksel er installeret øverst på generatoren.

3. 400 kV svag dempede kondensatorspændingsdeler

Højspændingsarmens kondensator består af 1 sektion, med mærkeparametre på 400 kV/600 pF og mærket lynimpuls-tålmodighedsspænding på 400 kV. Spændingsdeleren er udstyret med en lavspændingsarmkondensator med en spændingsdelingsforhold på 1000 og spændingsdelingsnøjagtighed på mindre end ±1 %;

Impulsspændingsgeneratorstyring og computerbaseret bølgeformanalyse-system

1. Oversigt

2. Hovedfunktioner i styresystemet: kontrol og computerbaseret måling.

• Manuel/automatisk opladningstilstand: Manuelt justerbar opladningsspænding.
• Synkroniser med den indstillede opladningsspænding for kuglegabet for manuel justering af afstanden og vis den faktiske afstandsværdi.
• Valg af opladningshastighed: Brugeren kan vælge mellem to opladningshastigheder afhængigt af testbehov.
• Et standardiseret formeleditor-system tillader formelmåling ved at trække og slippe med musen, og formler kan nemt zoomes ind og ud.
• Overbelastnings- og kortslutningsbeskyttelse med automatisk jording.
• Automatisk tænding: Manuelt styret.
• Nødfremskydning: I modsætning til manuel fremskydning afbryder nødfremskydning strømforsyningen til hovedkredsløbet ved et enkelt tryk på en knap. Den bruges i nødsituationer, såsom strømafbrydelser i kontrolrummet.

3. Systemstruktur

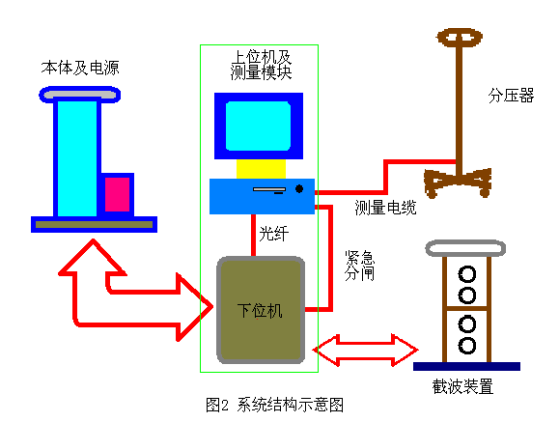

Systemstrukturdiagrammet er vist i figur 2:

Området inden for den grønne linje i figur 2 repræsenterer det integrerede måle- og kontrolsystem. Den nedre computer er direkte forbundet til impulsspændingsgeneratoren, strømforsyningen og chopperen. Alle lavniveauoperationer, såsom relæåbning og -lukning, styres af den nedre computer. Den øvre computer er forbundet til den nedre computer via fiberkabel og sender kommandoer til den nedre computer for at aktivere generatoren, strømforsyningen og chopperen. Den nedre computer indsamler løbende data, får status på den aktuelle tilstand og transmitterer kontinuerligt de indsamlede data til den øvre computer. Spændings- og strømsignalerne fra spændingsdeleren er forbundet til den øvre computer via indsamlingsmodulet.

4. Tekniske parametre

Detaljeret komplet sæt
